中鐵橋梁防護網設計規范要求

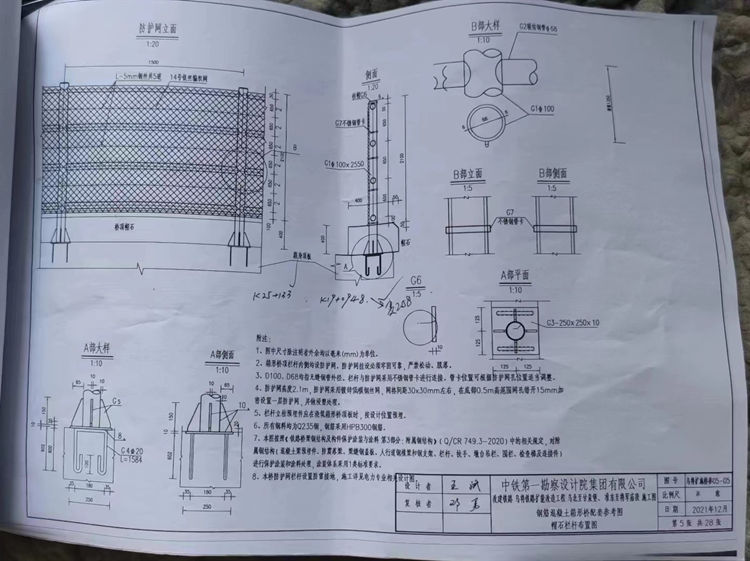

1.圖中尺寸除注明者外，其余均以毫米為單位。
2.箱形橋頂欄桿內側均設防護網，防護網掛設必須牢固可靠，嚴禁松動、 脫落。
3. D100、D68均指無縫鋼管外徑，欄桿與防護網采用不銹鋼管卡進行連接。管卡位置可根據防護網孔位置適當調整。
4.防護網高度2.1m,防護網采用鍍鋅低碳鋼絲網，網格間距30x30mm左右，在底部0.5m高范圍網孔錯開15mm加密設置一層防護網，并做浸塑處理。
5.欄桿立柱預埋件應在澆筑箱形橋頂板時，按設計位置預埋。
6.所有鋼料均為Q235鋼，鋼筋采用HPB300鋼筋。
7.本圖按照《鐵路橋梁鋼結構及構件保護涂裝與涂料 第3部分:附屬鋼結構》 ( Q/CR 749.3-2020)中的相關規定，對附屬鋼結構(混凝土粱預埋件、防震落梁、粱縫鋼蓋板、人行道鋼橫梁和鋼支架、欄桿、扶手、墩臺吊欄、圍欄、檢查梯及連接件)進行保護涂裝和涂料處理，涂裝體系采用1類標準要求。
8.本橋防護網欄桿設置防雷接地，施工詳見電力專業相關設計圖。
