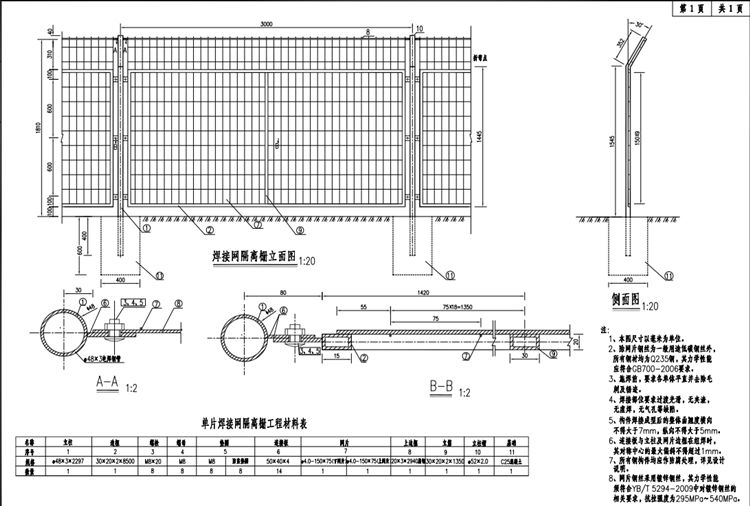

一、焊接網隔離柵設計原則
1、本圖高速公路護欄網尺寸以毫米為單位。
2、焊接網隔離柵除網片鋼絲為一般用途低碳鋼絲外，所有鋼材均為Q235鋼,其力學性能應符合GB700-2006要求。
3、焊接網隔離柵施焊前，要求各單體平直并去除毛刺及銹跡。
4、焊接網隔離柵焊接部位要求過渡光滑，無夾渣,無虛焊，無氣孔等缺陷。
5、焊接網隔離柵構件焊接成型后的整體曲翹度橫向不得大于7mm,縱向不得大于5mm。
6、焊接網隔離柵連接板與立柱及網片邊框在組焊時，其對稱中心的偏斜不得超過1mm。
7、焊接網隔離柵所有鋼構件均應作防腐處理，詳見設計說明。
8、焊接網隔離柵網片鋼絲采用鍍鋅鋼絲,其力學性能須符合YB/T 5294- 2009中對鍍鋅鋼絲的相關要求，抗拉強度為295MPa~ 540MPa。

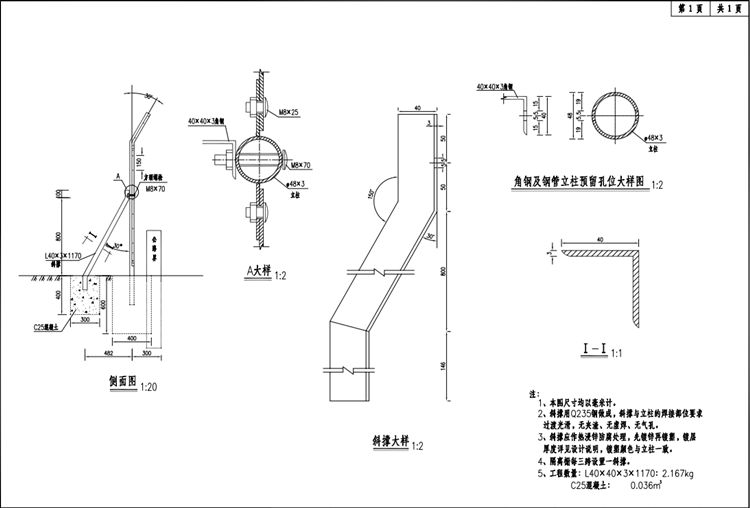

9、焊接網隔離柵斜撐用Q235鋼做成，斜撐與立柱的焊接部位要求過渡光滑，無夾渣、無虛焊、無氣孔。斜撐應作熱浸鋅防腐處理，先鍍鋅再鍍塑，鍍層厚度詳見設計說明，鍍塑顏色與立柱一致。焊接網隔離柵每三跨設置一斜撐。
二、焊接網隔離柵安裝原則
1、焊接網隔離柵設在公路用地界與邊溝之間，距用地界線30cm。
2、焊接網隔離柵遇跨徑不大于3m的涵洞直接跨越，但應根據現場具體情況采用異形網片將涵洞圍封，以免人畜從涵洞底部進入高速公路;遇橋梁、通道及跨徑大于3m的涵洞等構造物時，采用端頭圍封。
3、焊接網隔離柵遇小的溝渠和流量小的涵洞，可直接跨過,但在跨躍處需設置異形網片;否則，做端頭圍封的拐角處理。
4、焊接網隔離柵在地形起伏地段，按階梯形設置。
5、焊接網隔離柵在地勢較陡的爬坡路段焊接網隔離柵需進行特殊處理，設置異形網片，避免人畜從兩片焊接網隔離柵空隙中進入高速公路。
三、焊接網隔離柵參數要求
1、立柱，Φ48*3mm；
2、邊框，20*30*2mm；
3、豎管，20*30*2mm；
4、連接板，40*50*4mm；
5、網格，75*150mm；
6、網絲，4.0mm。
