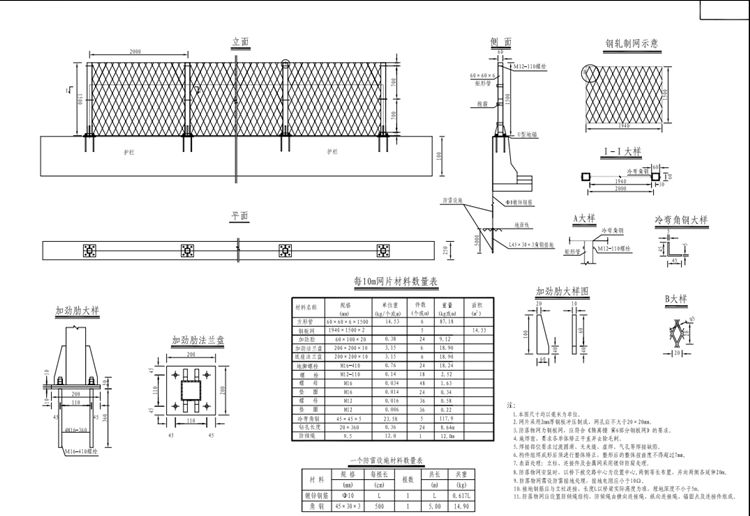

一、橋梁防落物網設計要求
1.本圖尺寸均以毫米為單位。
2.網片采用2mm厚鋼板沖壓制成，網孔應不大于20 x 20mm。
3.防落物網為鋼板網，應符合《隔離柵第6部分鋼板網》的要求。
4.施焊前，要求各單體矯正平直并去除毛刺。
5.焊接部位要求過渡圓滑、無夾縫、虛焊、氣孔等焊接缺陷。
6.構件組焊成形后須進行整體矯正，整形后的整體扭曲度不得超過7mm。
7.表面處理:立柱、連接件及金屬網采用鍍鋅防腐處理。
8.防落物網安裝時，以橋下被交路中心為設置中心，兩側等長布置，并向兩側各延伸20m。
9.防落物網需設防雷接地處理，接地電阻應小于10Ω。
10.接地鋼筋應與立柱連接，長度L以橋梁實際高度為準，埋地深度不小于5m。
11.防落物網應設置防傾繩結構，防傾繩由橫向連接繩、縱向連接繩、錨固點及連接件組成。
二、每10米橋梁防落物網材料數量
1、方形管，60*60*6*1500mm，6個；
2、鋼板網網片，1500*1940mm，2個；
3、加強肋，60*100*20mm，24個；
4、加勁法蘭盤，200*200*10mm，6個；
5、底座法蘭盤，200*200*10mm，6個；
6、冷彎角鋼，45*45*5mm，5個。
