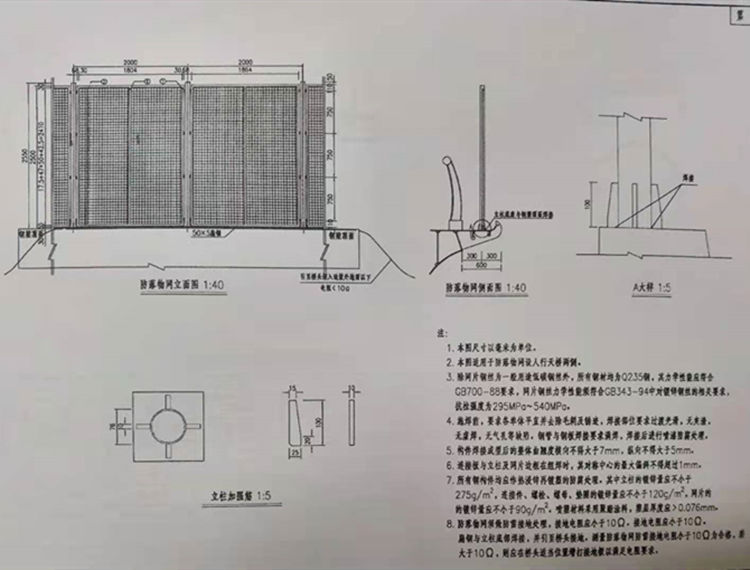

一、人行天橋兩側防落物網設計標準
1.本圖尺寸以毫米為單位。
2.本圖適用于防落物網設人行天橋兩側。
3.防落物網除網片鋼絲為一般用途低碳鋼絲外，所有鋼材均為Q235鋼，其力學性能應符合GB700-88要求，網片鋼絲力學性能須符合GB343-94中對鍍鋅鋼絲的相關要求，抗拉強度為295MPa~ 540MPa。
4.防落物網施焊前，要求各單體平直并去除毛刺及銹跡，焊接部位要求過渡光滑，無夾渣，無虛焊，無氣孔等缺陷。鋼管與鋼板焊接要求滿焊，焊接后進行噴漆防腐處理。
5.防落物網構件焊接成型后的整體曲知度橫向不得大于7mm,縱向不得大于5mm。
6.防落物網連接板與立柱及網片邊框在組焊時，其對稱中心的最大偏斜不得超過1mm。
7.防落物網所有鋼構件均應作熱浸鋅再鍍塑的防腐處理。其中立柱的鍍鋅量應不小于275g/㎡；連接件、螺栓、螺母、墊圈的鍍鋅量應不小于120g/㎡；網片的的鍍鋅量應不小于90g/㎡。噴塑材料果用聚酯涂料，塑層厚度應> 0.076mm。
8.防落物網須做防雷接地處理，接地電阻應小于10Ω。扁鋼與立柱底部焊接，并引至橋頭接地。測量防落物網防雷接地電阻小于10Ω為合格，若大于10Ω，則應在橋頭適當位置增打接地極以滿足電阻要求。
二、人行天橋兩側防落物網參數標準
1、立柱規格，Φ76*3*1540mm圓管；
2、邊框規格，20*30*2mm方管；
3、網眼規格，25*25mm焊接方孔網；
4、網絲規格，Φ4.0mm冷拔低碳鋼絲；
5、連接板規格，50*40*4mm鋼板；
6、立柱法蘭盤，150*150*15mm鋼板；
7、整體尺寸，2550*2000mm（高*寬）；
8、使用年限，20年。
