一、電焊卷網隔離柵一般說明
1.本圖尺寸單位均以mm計。
2.全線設置外形美現的電焊卷網隔離柵。
3.立柱及斜撐基礎為現澆素混凝土。
4.每屬30m設置一個端頭立柱和一組雙向斜撐。
5.電焊卷網隔離柵立柱及網片采用先熱浸鍍鋅再浸塑的防腐處理措施。
6.網片采用Φ2.5mm冷拉鋼絲焊接而成，每個網孔的橫絲應有一個波紋，橫絲波高不小于2mm,以增加強度。
7.網片與立柱采用高強不銹鋼卡子現場連接。
8.所有隔離柵立柱應加蓋柱帽。
二、電焊卷網隔離柵制作要求
1.立柱和斜撐柱的內外表面均應先進行熱浸鍍鋅處理，鍍鋅量不小于150g/㎡,然后再進行浸塑處理，材料為PVC,浸塑厚度不小于0.25mm。
2.網片應先進行熱浸鍍鋅處理，鍍鋅量不小于45g/㎡,然后再進行浸塑處理，材料為PVC，浸塑厚度不小于0.15mm。
3.連接緊固件外表面均先進行熱浸鍍鋅處理，鍍鋅量不小于350g/㎡。
4.電焊卷網的鋼絲直徑允許偏差為士0.04mm,橫絲采用低碳鋼絲，其力學性能應符合YB/T 5294,縱絲采用高強鋼絲，其強度應不低于650MPa。
5.鋼管立柱使用冷軋或熱軋鋼板(帶)焊接或焊后冷加工方法制作，其化學成分及機械性能應滿足GB/T13793的規定。
6.所有構件精度要求、材料要求及加工要求均應符合GB/T 26941-2011的規定。
7.鍍塑層必須均勻、亮澤、不得存在針孔，流淌堆積、燒焦裂解等浸塑缺陷，應保證先加工焊接后再作浸塑處理。

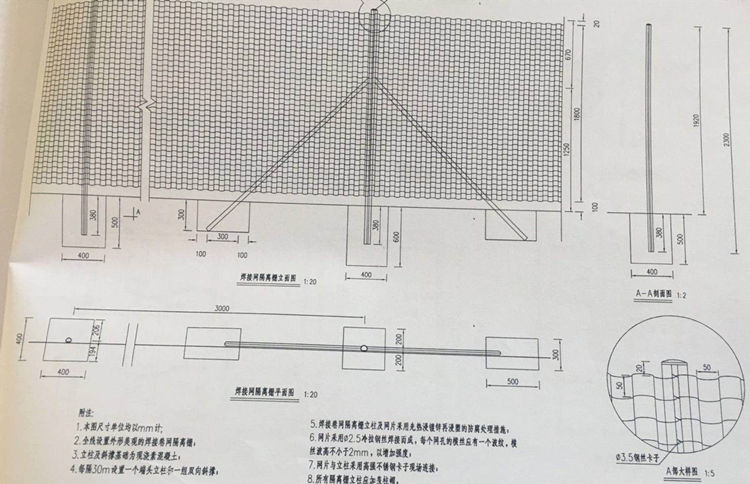

三、電焊卷網隔離柵詳細參數
1.端頭立柱，Φ60*2.0*2300mm；
2.一般立柱，Φ48*1.5*2300mm；
3.斜撐Φ38*1.5*2200mm；
4.網片橫絲，Φ2.5*30000mm；
5.網片豎絲，Φ2.5*1800mm；
6.卡子，Φ3.5mm；
7.端頭立柱基礎，400*400*600mm；
8.一般立柱基礎，400*400*500mm；
9.斜撐基礎，300*300*500mm。
